Photovoltaïque en injection réseau
Choisir son onduleur
Les points clés à étudier pour retenir un onduleur compatible à une installation sont :
- La tension maximale du système, à comparer à la somme des tensions de panneaux en Voc, majorée de la valeur du coefficient de température multiplié par l’écart maximal entre la température minimale du lieu (prenez une marge au cas où) et la température à laquelle la valeur que vous utilisée a été mesurée, faire attention en particulier en altitude, car le correctif est important.
- La tension maximale du MPPT : il est souhaitable qu’au moins la somme des Voc lui soit inférieure, en général on cherchera à être au milieu de la plage.
- La tension minimale du MPPT : il est souhaitable qu’au moins la somme des Voc lui soit supérieure, en général on cherchera à être au milieu de la plage.
- L’intensité maximale admissible (par carte MPPT) à à comparer à la somme des intensités des chaînes à connecter ; classiquement, un onduleur écrêtera l’intensité en trop, mais on évitera qu’il écrête trop souvent.
Enfin on peut se garder une marge supplémentaire lorsqu’on est en bord de mer ou en montagne car l’intensité est plus importante que l’intensité lumineuse ‘nominale’ utilisée pendant les tests.
Voici pour les éléments principaux. Ensuite, regardez les rendements théoriques et éventuellement les classements réalisés sur certaines publications qui donnent une bonne approche de ce que l’onduleur produira, c’est quand même le but…
Liste de nos onduleurs injections réseau
Coolcept³ fleX
Un onduleur triphasé à haut rendement, léger et conforme à la norme IP65 pour les systèmes solaires photovoltaïques (3,2-6 kW). MPP Tracking, rendement de 98 %.
Coolcept fleX 1 MPP-Tracker
Coolcept fleX est le cœur de la nouvelle génération d’onduleurs de Steca. Les rendements les plus élevés de la topologie électronique de puissance la plus récente garantissent des pertes minimales et donc une très longue durée de vie grâce à l’auto-échauffement minimal.
Coolcept fleX 2 MPP-Tracker
Coolcept fleX est le cœur de la nouvelle génération d’onduleurs de Steca.
Avec des puissances nominales de 1,5 à 4,6 kW, ils atteignent les rendements de pointe élevés habituels. Plusieurs trackers MPP permettent de gérer des champs de modules simples ou même complexes.
Coolcept fleX XL
Grâce à sa large plage de tension d’entrée et à ses différentes tensions d’entrée le coolcept fleX XL convient à presque tous les systèmes. Le coolcept fleX XL offre une gamme de produits de 4,2 à 10 kW et comprend deux trackers MPP.
Archives produits
Ces produits ne sont plus fabriqués. Pour un équivalent, vous pouvez contacter Solaire Diffusion.
Coolcept StecaGrid 1800-4200
La très grande efficacité des onduleurs permet d‘enregistrer un taux de rendement de pointe de 98,6 % ainsi qu‘un taux de rendement européen de 98,2 %, ce qui entraîne une baisse de la puissance dissipée et une diminution des rejets de chaleur dans l‘environnement. Ces chiffres résument bien vos avantages en matière de rendement.
Coolcept-x StecaGrid 1800x-4200x
La très grande efficacité des onduleurs permet d‘enregistrer un taux de rendement de pointe de 98,6 % ainsi qu‘un taux de rendement européen de 98,2 %, ce qui entraîne une baisse de la puissance dissipée et une diminution des rejets de chaleur dans l‘environnement. Ces chiffres résument bien vos avantages en matière de rendement.
StecaGrid 2020
La topologie d’onduleurs « Coolcept » est intégrée pour la toute première fois aux onduleurs StecaGrid et sa commutation innovante lui permet d’obtenir des taux de rendement maximum.
La topologie d’onduleurs « Coolcept » repose sur un concept de commutation à une phase et sans transformateur qui exploite des composants standard éprouvés et se compose de convertisseurs abaisseurs disposés symétriquement avec une commutation de polarité branchée en aval.
StecaGrid 8000+ 3ph et StecaGrid 10000+ 3ph
Les onduleurs StecaGrid 8000+ 3ph et 10000+ 3ph disposent d’un écran graphique LCD qui permet de visualiser les valeurs de rendement énergétique, les puissances actuelles ainsi que les paramètres de service de l’installation.

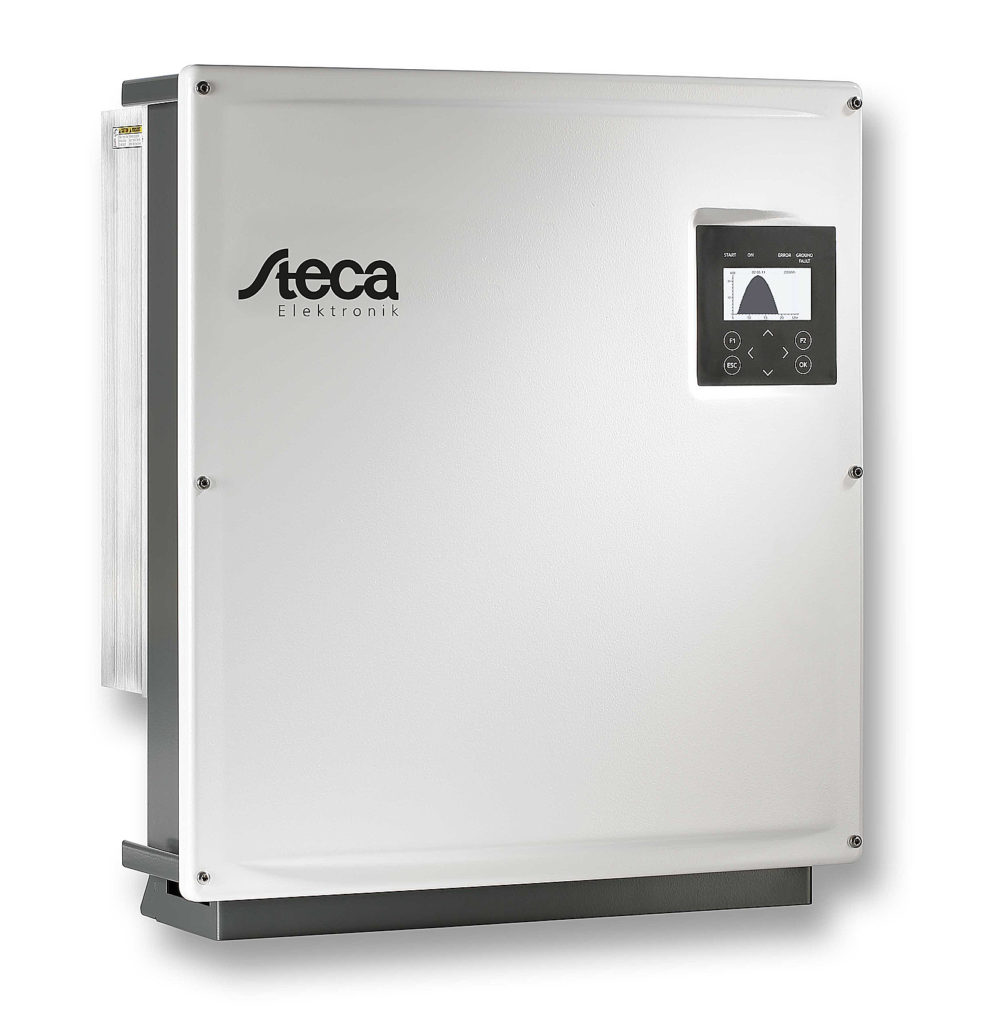

StecaGrid 20000 3ph et StecaGrid 23000 3ph
Les onduleurs triphasés StecaGrid conviennent parfaitement à tout type d‘usage, et ce, qu‘il s‘agisse d‘une installation sur toiture industrielle ou bien d‘un parc photovoltaïque de l‘ordre du mégawatt.
